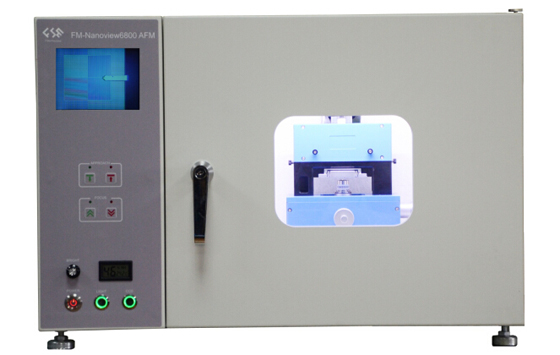

飛時曼在標準型原子力顯微鏡FM-Nanoview 6600AFM的基礎上升級原子力顯微鏡FM-Nanoview 6800AFM，針對標記區域掃描提供準確的定位系統，增加磁力模塊，掃描范圍更廣，定位更精確。

產品描述：

主要功能特點

1、光機電一體化設計，外形結構簡單；

2、掃描探頭和樣品臺集成一體，抗干擾能力強；

3、精密激光及探針定位裝置，更換探針及調節光斑簡單方便；

4、采用樣品趨近探針方式，使針尖垂直于樣品掃描；

5、馬達自動脈沖控制驅動樣品垂直接近探針，實現掃描區域精確定位；

6、高精度大范圍的樣品移動裝置，可自由移動感興趣的樣品掃描區域；

7、高精度大范圍的壓電陶瓷掃描器，根據不同精度和掃描范圍要求選擇；

8、采用10X復消色差物鏡CCD光學定位系統，實時觀測與定位探針樣品掃描區域；

9、模塊化的電子控制系統設計，便于電路的持續改進與維護；

10、集成多種掃描工作模式控制電路，配合軟件系統使用。主要技術指標

1、工作模式：接觸模式、輕敲模式，可選配摩擦力、相位、磁力或靜電力

2、樣品尺寸：Φ≤90mm，H≤20mm

3、掃描范圍：XY向50um，Z向5um，可選配XY向20um，Z向2um

4、掃描分辨率：XY向0.2nm，Z向0.05nm

5、樣品移動范圍：±10mm

6、馬達趨近脈沖寬度：10±2ms

7、圖像采樣點：256×256，512×512

8、光學放大倍數10X，光學分辨率1um

9、掃描速率0.6Hz~4.34Hz，掃描角度0~360°

10、掃描控制：XY采用18-bit D/A，Z采用16-bit D/A

11、數據采樣：14-bit A/D、雙16-bit A/D多路同步采樣

12、反饋方式：DSP數字反饋

13、反饋采樣速率：64.0KHz

14、計算機接口：USB2.0

15、運行環境：運行于Windows98/2000/XP/7/8操作系統

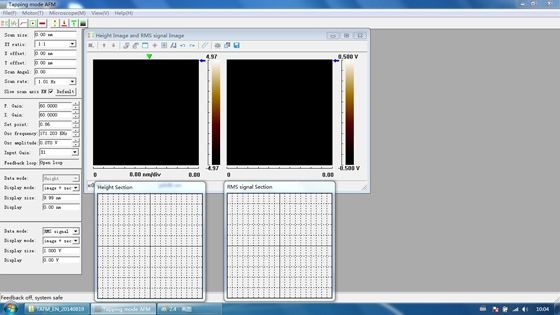

友好的軟件界面和操作功能

1. 多通道圖像同步采集顯示，實時查看剖面圖；

2. 多種曲線力-間距(F-Z)、頻率-RMS（f-RMS）、RMS-間隙（RMS-Z）測量功能；

3. 可進行掃描區域偏移、剪切功能，任意選擇感興趣的樣品區域；

4. 可任意選擇樣品起始掃描角度；

5. 激光光斑檢測系統的實時調整功能；

6. 針尖共振峰自動和手動搜索功能；

7. 可任意定義掃描圖像的色板功能；

8. 支持樣品傾斜線平均、偏置實時校正功能；

9. 支持掃描器靈敏度校正和電子學控制器自動校正；

FSM-AFM操作軟件主要功能特點

1、可實時觀測樣品掃描時的表面形貌像、振幅像和相位像；

2、具備接觸、輕敲、相位、摩擦力、磁力或靜電力工作模式；

3、可自由選擇圖像采樣點為256×256或512×512；

4、多通道圖像同步采集顯示，實時查看剖面圖；

5、多種曲線力-間距(F-Z)、頻率-RMS（f-RMS）、RMS-間隙（RMS-Z）測量功能；

6、可進行掃描區域偏移、剪切功能，任意選擇感興趣的樣品區域；

7、可任意選擇樣品起始掃描角度；

8、激光光斑檢測系統的實時調整功能；

9、針尖共振峰自動和手動搜索功能；

10、可任意定義掃描圖像的色板功能；

11、支持樣品傾斜線平均、偏置實時校正功能；

12、支持掃描器靈敏度校正和電子學控制器自動校正；

13、支持樣品圖片離線分析與處理功能。

原子力顯微鏡廣泛的應用

1. 光機電一體化設計，外形結構簡單；

2. 掃描探頭和樣品臺集成一體，抗干擾能力強；

3. 精密激光檢測及探針定位裝置，光斑調節簡單，操作方便；

4. 采用樣品趨近探針方式，使針尖垂直于樣品掃描；

5. 伺服馬達手動或自動脈沖控制，驅動樣品垂直接近探針，實現掃描區域精確定位；

6. 高精度大范圍的樣品移動裝置，可自由移動感興趣的樣品掃描區域；

7. 高精度大范圍的壓電陶瓷掃描器，根據不同精度和掃描范圍要求選擇；

8. 自由變倍的CCD觀測系統，實時觀測與定位探針掃描樣品區域；

9. 采用伺服馬達控制CCD對焦和光學放大；

10. 模塊化的電子控制系統設計，便于電路的持續改進與維護；

11. 集成多種掃描工作模式控制電路，配合軟件系統使用。
